思拓力RTK如何導入直曲表？圖文教程看完就會
發布時間：2022-07-13 10:25:34
思拓力RTK如何導入直曲表？眾所周知，思拓力RTK配備的是SurPAD4.2，在SurPAD4.2道路放樣中就可以導入直曲表。而直曲表分為標準直曲表和非標準直曲表，CORS賬號網收集整理了標準直曲表和非標準直曲表導入思拓力RTK的圖文教程，下面我們就一起來看看吧。
一、思拓力RTK導入標準直曲表

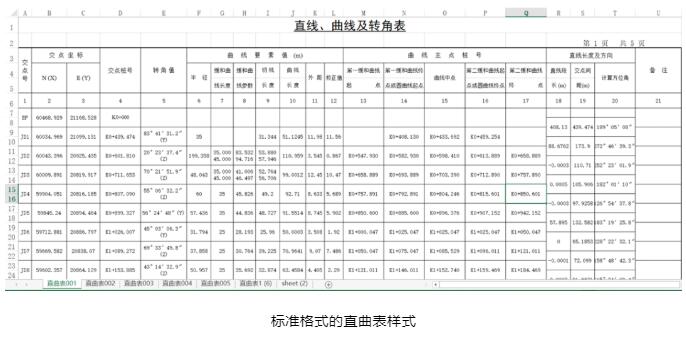

標準格式的excel直曲表，不需要做處理，可直接導入手簿形成道路文件。

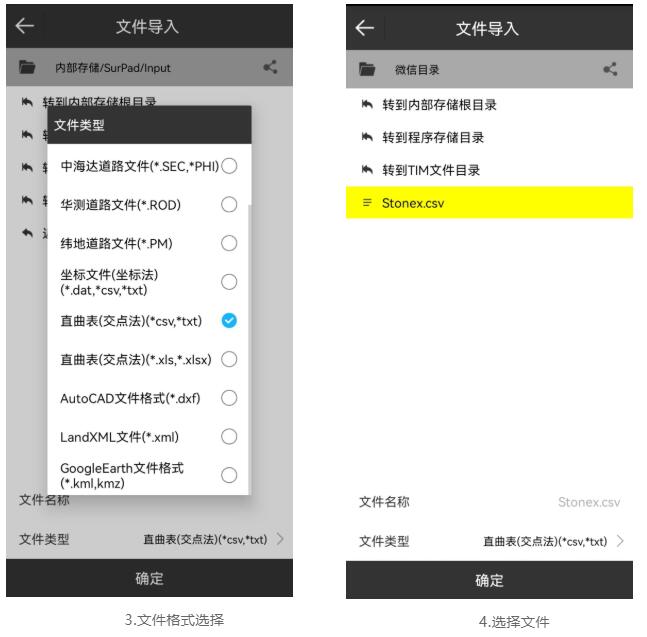

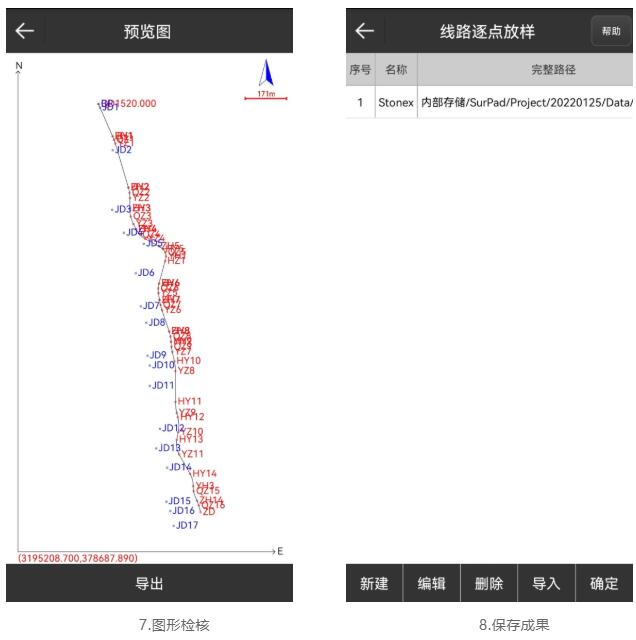

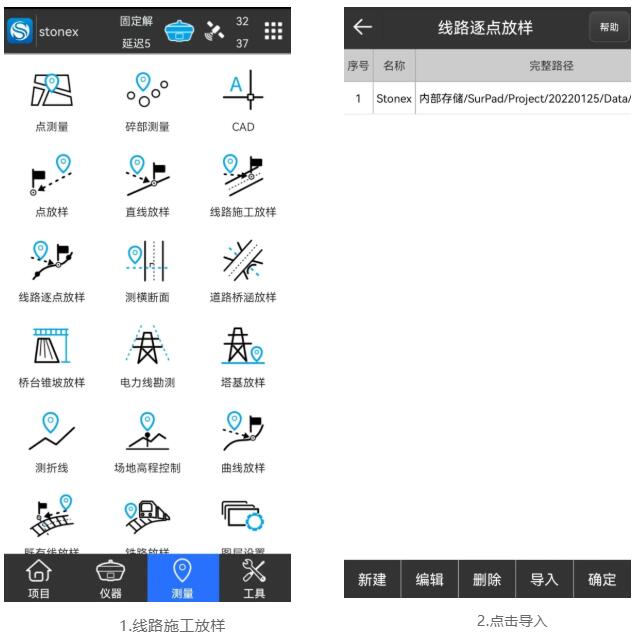

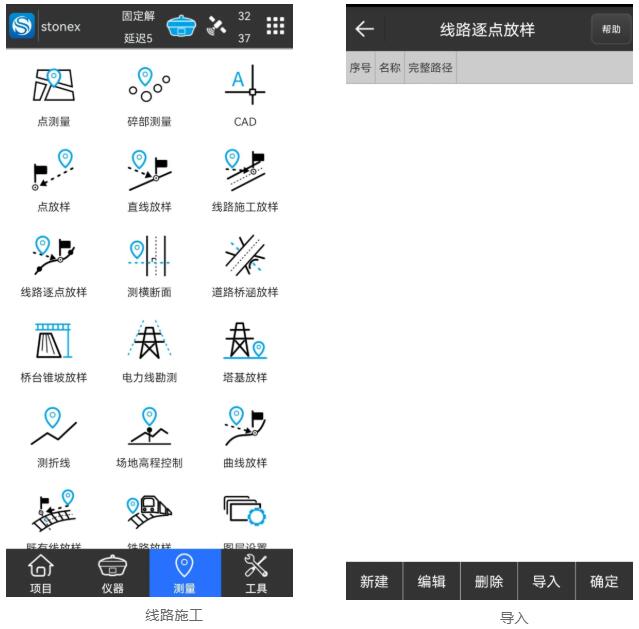

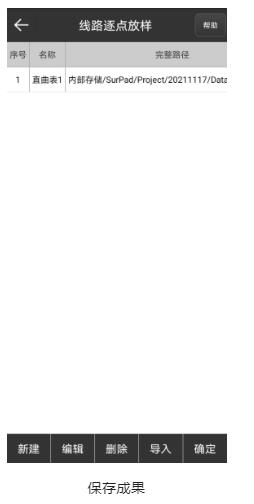

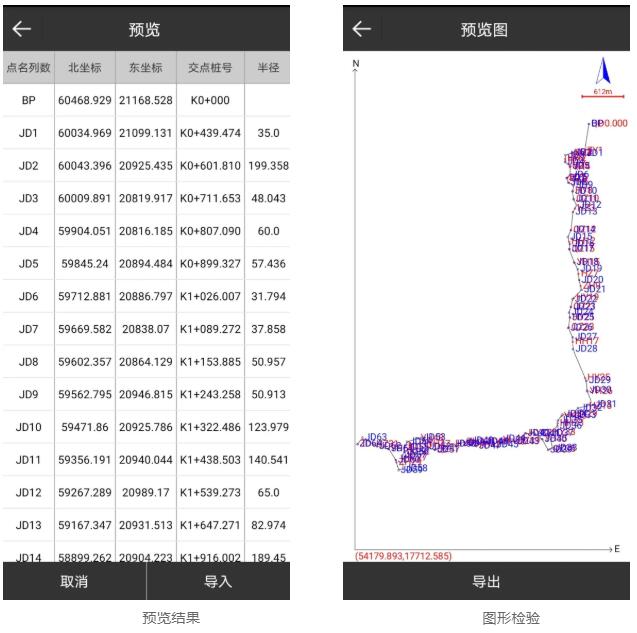

SurPAD4.2軟件導入直曲表步驟：首先打開【SurPAD4.2】軟件，切換到【測量】界面【線路施工放樣】——【導入】——【文件格式選擇】——【選擇文件】——【預覽結果】——【圖形檢核】——【保存成果】。
二、思拓力RTK導入非標準直曲表
非標準格式的excel直曲表的導入方法適用于任何直曲表，只需要根據軟件導入要求，配置表格每一列的參數即可。

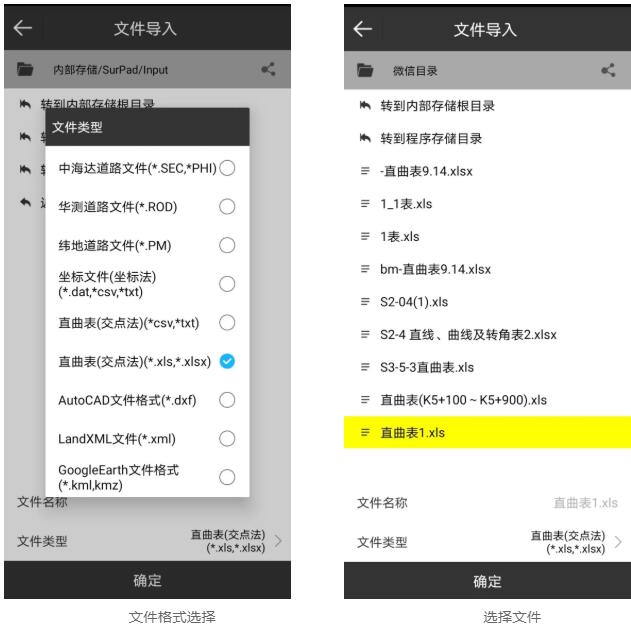

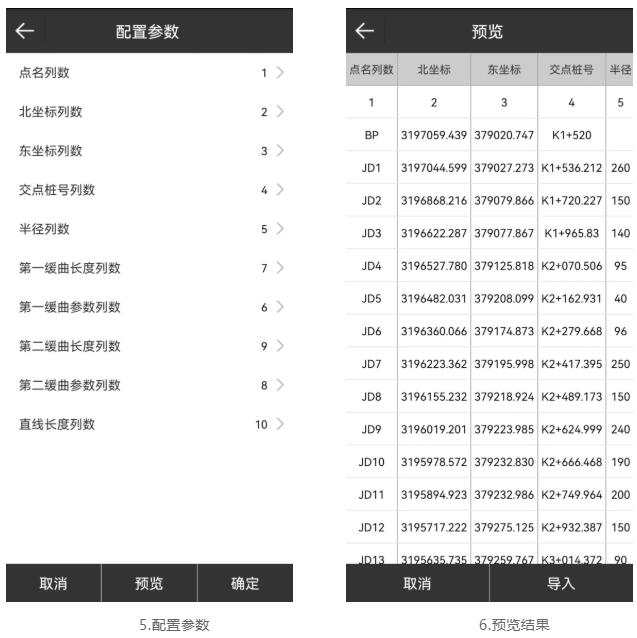

打開【SurPAD4.2】軟件，切換到【測量】界面 →【線路施工放樣】→【導入】→【文件格式選擇】→【選擇文件】→【參數配置】→【預覽結果】→【圖形檢核】→【保存成果】。
三、 驗證軟件計算的成果準確性
導入的道路，放樣之前需要驗證軟件計算的成果準確性，就要進行單個校驗，或者校驗軟件生成的逐樁表對應設計給的逐樁坐標表中的坐標值和里程值，若對應上即是成果正確。
1、單個校驗步驟：

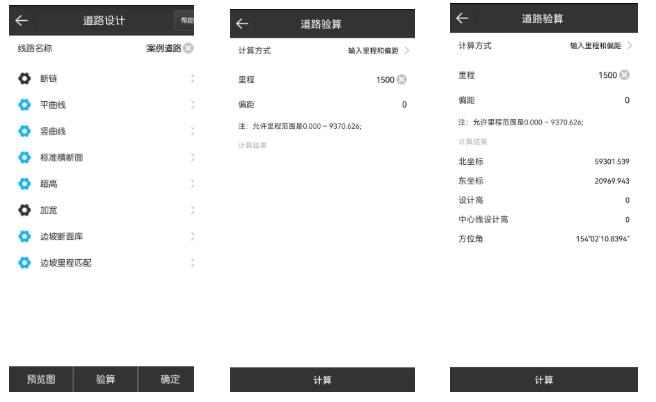

【驗算】--輸入里程和偏距--【計算】--對比逐樁結果。
2、逐樁表校驗步驟：

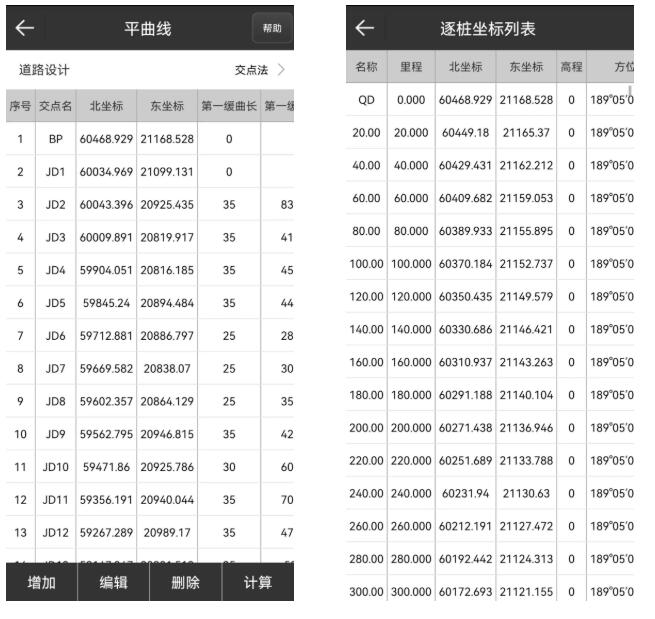

輸完整條線路，點擊右下角【計算】，即可獲取輸入線路的逐樁表--對比設計給的逐樁表，驗證是否正確。
以上就是關于思拓力RTK如何導入直曲表的圖文教程的全部內容了，你學會了嗎？希望本篇文章可以幫助大家快速完成直曲表的導入。
文章內容來源參考：思拓力測繪
